ポリウレタンフィルム
Tough Grace Film(タフグレイス)
THERMOPLASTIC POLYURETHANE FILMS

破れにくく(=タフ)美しい(=グレイス)!
透明性抜群の熱可塑性ポリウレタンフィルム

熱可塑性ポリウレタンフィルム「タフグレイス(Tough Grace Film)」は、ゴムのように伸び縮みして破れにくい強靭な性質を持っています。
また、フィルム表面はツルっとした鏡面状に仕上げており、
長年追及してきたその透明性は世界中のどの熱可塑性ポリウレタン(TPU)に比べても負けない自信があります。
美しくて強い「タフグレイス」を是非ご評価ください。

武田産業のポリウレタンフィルムタフグレイス(Tough Grace Film)の
4つの魅力をご紹介します!

当社独自製法でポリエチレンの離型フィルムがついており、熱シール加工が簡単!また、耐寒・耐熱性にすぐれ-30~60℃の広い温度域で使用可能。
空気バリア性などの特長も有しており幅広い用途でお使いいただけます。

強靭で高い耐衝撃性と耐摩耗性を持つ

1 強靭で高い耐衝撃性と耐摩耗性を持つ

約500%以上の伸縮性

2約500%以上の伸縮性

ディスプレイ、インテリア材などに活用可能な高い透明性

3ディスプレイ、インテリア材などに活用可能な高い透明性

水蒸気透過性があり透湿性が抜群

4水蒸気透過性があり透湿性が抜群

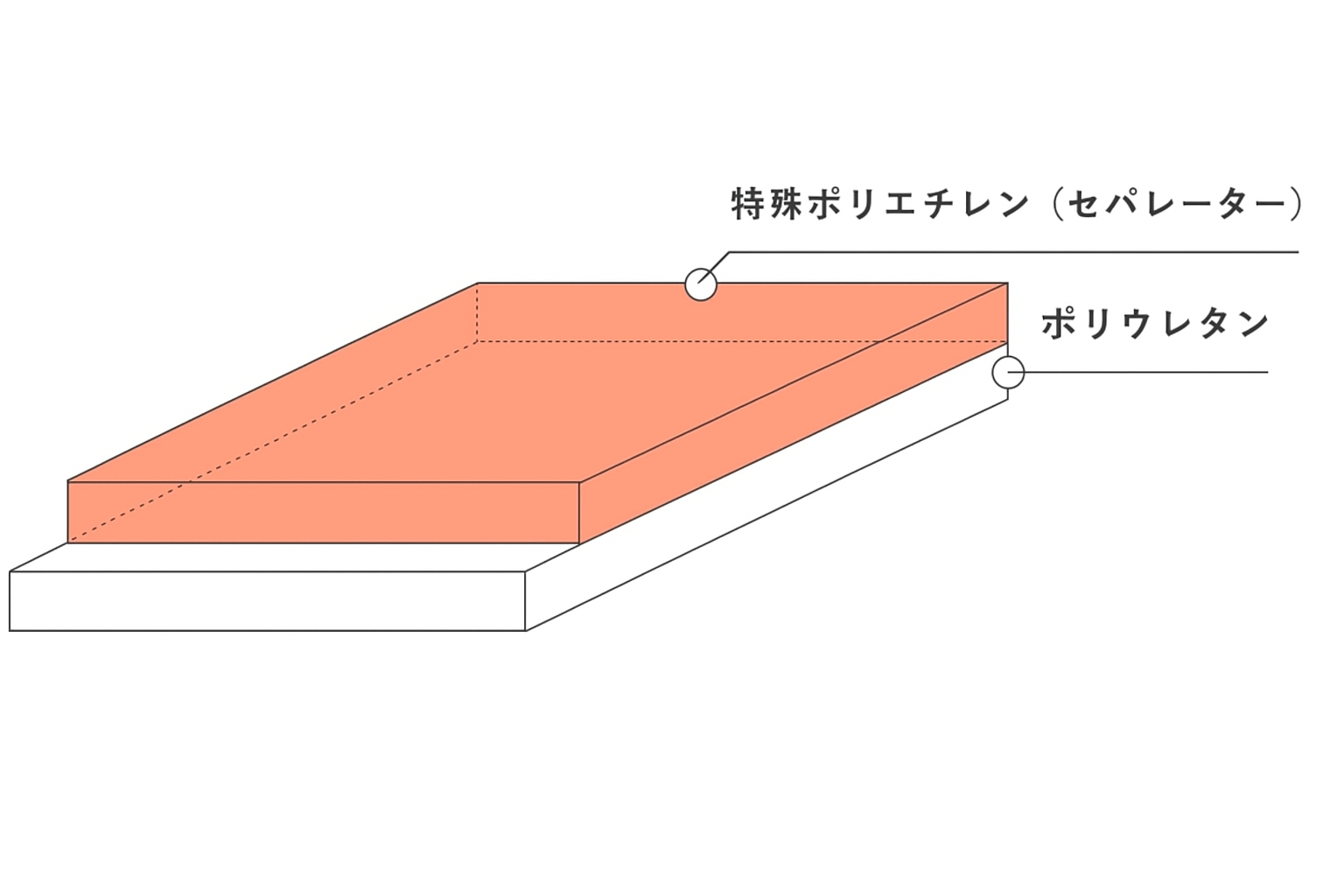

構成(フィルム断面)

構成(フィルム断面)

特徴

1約500%以上の高伸長性

引っ張るとゴムの様によく伸び、破断伸度(フィルムを伸ばして破断する時の伸び率)は500%以上あります。

高伸長性伸ばす前
高伸長性伸ばした後

2突き刺し強度

ボールペンなど先の尖ったものをフィルムに突き刺してもなかなか破れない強靭な突き刺し強度を持っています。仮にフィルムに穴が開いたとしても、そこから破れ拡がりません。

突き刺し強度

3空気バリア性

「Tough Grace」は空気バリア性に優れています。これは当社のTPUならではの特徴です。「Tough Grace」に空気を入れて膨らませた風船は、1年経ってもほぼ同じ形状を保ちます。

空気バリア性。風船、空気緩衝材など

4水蒸気透過性

TPUはポリエチレンに比べて約1桁以上水蒸気透過性に優れています。液体の水は通しませんが水蒸気は通す、いわゆる“防水透湿”フィルムです。蒸れないため肌に心地の良い素材です。尚、透湿性の度合いはTPUのグレードによって異なります。

水蒸気透過性があり透湿性◎

5強靭で高い耐衝撃性と耐摩耗性

厚手でのゴムなどをお使いの場合TPUに置き換えることで同等の物性を維持しながら薄肉化が図れます。走行中に石などが当たって傷がつく恐れのある車両の傷防止フィルムもTPUなら耐摩耗性が高いので長持ちします。

6追従性

フィルムに腰がなくて柔らかいため、曲面や凹凸にフィットする追従性があります。
車のボディなどにもぴったりと合わせて貼ることができます。



7ゴムの様に戻る回復弾性

フィルムを伸ばしてその力を離すとほぼ元の状態に戻ります。これが一般的なポリエチレンフィルムだと一度伸ばすと伸びっぱなしです。この“元に戻る力”を保有するプラスチック素材は珍しく、TPUの大きな特徴の一つです。それを表す測定データが「回復率」です。

回復率

各フィルム15mm幅の試料を50%、100%、200%、300%伸ばし、5分後に荷重をフリーにした時の、荷重をかける前の長さに対する伸び率を測定しました。数値が小さい程、回復弾性に優れていることを表しています。

※横にスクロールしてご覧いただけます。

品名 厚み(μm) 方向 50% 100% 200% 300%
ポリウレタン
Tough Grace Film
25 MD 101 103 109 134
TD 101 102 107 135
100 MD 101 103 109 125
TD 100 104 108 128
一般PE(LLDPE) 40 MD 116 141 204 278
TD 116 134 254 314
ストレッチフィルム 18 MD 107 133 201 -
TD 108 150 223 305

※「ー」はフィルムが破断。
※上記は測定値であり規格値ではありません。

8少ない熱収縮

他のプラスチックに比べて熱をかけても収縮しづらい特徴があります。
異素材(布、不織布、紙etc)と熱をかけてラミネートする際に、
寸法精度がでやすいので加工が楽です。

9帯電しにくい

TPUは水と親しい「親水性」があるため帯電しづらいという特徴があります。
フィルムの表面抵抗値は概ね1012Ω/□です。

10-30℃~60℃の広い温度域

ガラス転移点が-40℃位と低いため低温域でも使用可能です。
東北~北海道の冬場だと割れてしまって使用できない塩ビフィルムの代替にお勧めです。

11二次加工適正

ポリエチレンの離型フィルムがついているので、「Tough Grace」特有のタック性や伸長性など2次加工を阻害する要素を軽減できます。TPUとは熱をかけても溶着しないので、セパレーターがついたまま熱加工ができます。高周波ウェルダー機械での熱シール加工も可能です

12透明性

「Tough Grace」は透明性が抜群に優れています。TPU独特のオリゴマー成分がブリードアウトして白く濁る現象もほぼ起きません。ディスプレイやインテリア材料、視認性が求められる用途などに最適です。

⑫透明性。ディスプレイ、インテリア材など

13タック性

フィルム表面に適度なタック性(べたつき)があります。モノを固定したり、滑り防止機能材料としてお使い頂けます

ポリウレタンフィルムタフグレイス(Tough Grace Film) 引張試験比較実験

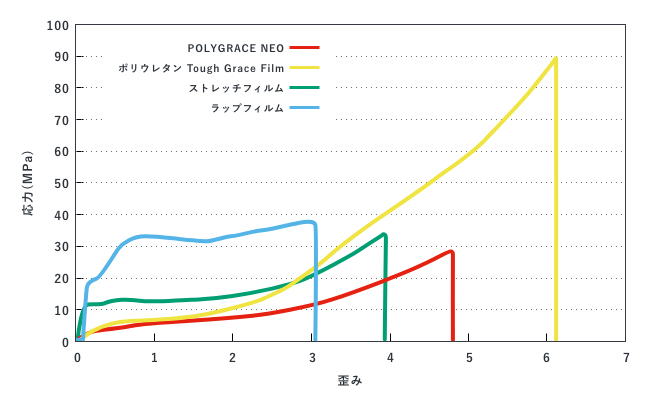

応力と歪み

各フィルムを引張試験機で測定し、その材料が破断するまでの応力と歪みの関係を表した曲線です。

荷重 ─ 伸長曲線

測定条件:各フィルム10mm幅、チャック間50mm、引張スピード200mm/min

※上記は測定値であり規格値ではありません。

製品仕様

  • タフグレイス

ポリエステル系、硬度88、高透明、引張強度・引裂性に優れています。
規格品は、厚み25μ、40μ、70μ、100μをご用意しています。
全てポリエチレンのセパレータ付きです。

  • ミラーグレイス

ポリエーテル系、硬度90、高透明、ポリエチレンセパレーター付き。
TPUの弱点である加水分解がしづらいという特徴があります。
現在規格品はなく、受注生産対応となります。

※横にスクロールしてご覧いただけます。

  グレード  タフグレイス ミラーグレイス
品名 TG88-Ⅰ MG90
原料タイプ  ポリエステル系 ポリエーテル系
硬度  88A 90A
構成  ポリウレタン/PEセパレーター ポリウレタン/PEセパレーター
規格品          厚み(μm)
(mm)

(mm)

TPU PE
25 50 930 200
40 50 670 200
70 50 550 200
80 850 200
100 70 610 200
700 200
860 200
オーダーメイド対応    厚み(μ) TPU25~100
幅(mm) 600~900
巻(m) 500~2,000
必要ロット 重量で約1,000kg~応相談 重量で約2,000kg~応相談

※詳細は営業までお問い合わせください。
※上記以外のグレードのTPU(マット調、着色、無黄変etc)についてもご相談承ります。営業までお問い合わせください。

物性値

※横にスクロールしてご覧いただけます。

試験項目 試験方法 単位 フィルム方向 TG88-1 MG90
モジュラス   50%      JIS-K-7127    Mpa    MD 5.7 6.6
TD 5.8 6.7
 100% MD 7.1 8.7
TD 6.8 8.3
引張強度    JIS-K-7127 Mpa MD 76.8 74.1
TD 83.2 86.1
伸度    JIS-K-7127 % MD 520 667
TD 559 797
引張強度     JIS-K-7128-2 N/cm MD 3,104 389
TD 3,497 400


 ※上記は測定値であり規格値ではありません。
